4AのSSエンジンから6速を取り出します。追加のブリパイが見えますね〜
|
|
|
  |
|
|
初心者の方に優しくクラッチカバーの外し方です。カバーのボルトを外すだけですが、ボルトが硬いので

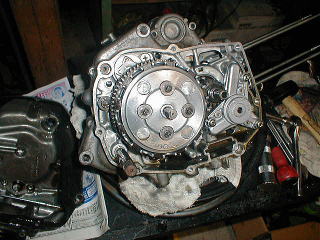

インパクトドライバーを使います。カバーを外すとクラッチが見えます(左)
|
|
|
  |
|
|
こちらは106用の腰下です。マグネットカバーを外します。
|
|
|
  |
|
|
フライホイールを特殊工具を使って外します(左)。
次にクラッチ・シフト関係部品を外していきます(右)
|
|
|
  |
|
|
クランクケースを割るのに特殊工具を使います。
(スズキ純正クランクケース&シャフトリムーンバ09920-13120)
ロイヤルパープル使用のためクランク内は、ピカピカです(右)
|
|
|
  |
|
|
無加工のケースですが、精度が高くバリなども見当たりません(左)
新品のベアリングに交換します。
貴重品の6速ミッションです(左)
|
|
|
  |
|
|
こちらも貴重品の50ミリクランクです。
クランクとミッションを組み込み クランクケースの合わせ面にスリーボンド1215シール剤を塗ります。
(99000-31080-15A)
|
|
|
  |
|
|
クランクケースを組み付けボルト締めします。
今回は、SS用なので新品クラッチ板を組み込みます。
|
|
|
  |
|
|
左)クラッチを組み付けます。素組みです(謎)
右)大活躍の武川インナーローターです。
|
|
|
  |
|
|
ピストンを組み込みます。この時にクリップをケース内に落としたのは内緒です(爆)
いろんな穴から覗いて無事拾い上げましたよ f^_^;
シリンダー装着!
|
|
|
  |
|
|
今回は、S30カムを取り付けました。ヘッドは無加工です!
いろいろ加工したかったのですが、もう手に入らないヘッドなので保存のために。
一応完成です。
2日でモンキーとGAGエンジンを完成させました。
σ(^_^)気が向いた時にしかイジらないので、イジル時は一気にしてしまいます。
|
|
|
組み方などもamo流でおこなってるので保証などございません!
説明不足ですが分からない事があれば質問ください。
適当に答えられれば適当にお答えします(爆) |
|
|
|
|
|
|
|
|
|
|
