足回り改良計画 | ||
本当はアルミ製のステムセットを作りたいのですが、今回は取りあえず NSR50用のステムをGAGに付くように加工してみたいと思います。 日々の奮闘をアップしていきますので間違い・失敗もあるかもしれませんので マネされる方は、参考までとして下さい。くれぐれも自己責任で御願いします。 |
![]() |

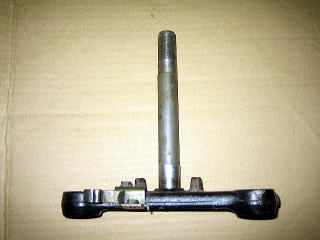

★2005/7/4 ステム加工 これは、NSR50用前期型のノーマルステムです。 まずコーンレース・ダストシール・ワッシャーを外し ます。 |
![]() |

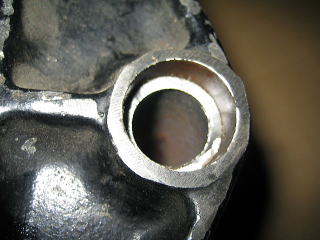

NSRのシャフトを抜くためにステムの裏側の溶接部分 をサンダーなどで削り落としシャフトを抜きます。 |
![]() |
ご覧の通りすぐ抜けます(・_*)キラーン! 同じようにGAG用もシャフトを抜きます(画像なし) |
![]() |

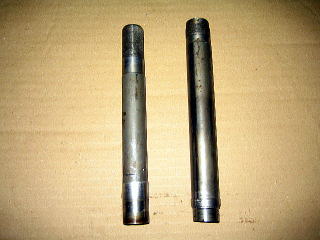

左がNSR用・右がGAG用です。 |
![]() |

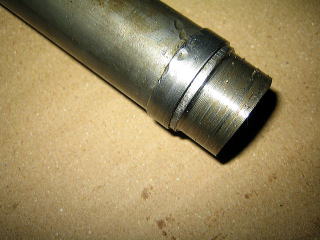

GAGのシャフト(ステムに入れる部分)をNSRのステム と同じ太さに旋盤で削ります。 |
![]() |

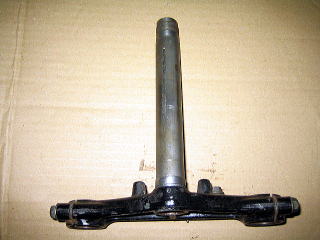

GAGのシャフトをNSRのステムに差し込みます。 溶接する前にハンドルストッパーを切断しておく方が いいです。 |
![]() |

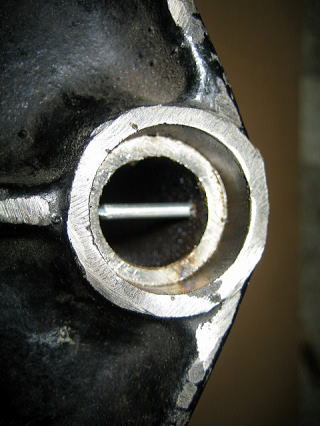

GAG用のシャフト(差し込み部分)が短いですが、 しっかり溶接すれば大丈夫だと思います(謎) 念のため鉄のピンを入れました。 |
こんなんでイイのかな(・_・)?? いろんな方法が有るとは思いますが、1番簡単そうに思ったので 思いつくまま気の向くまま勢いでやりました(;^_^A 失敗したらごめんなさい(爆) つづく |
![]() ![]() ![]() |
